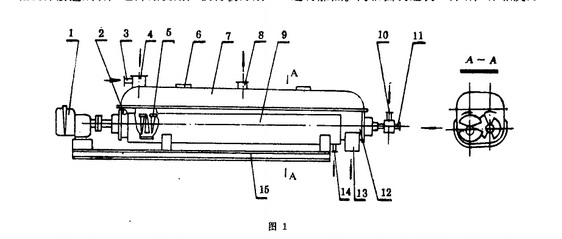

KSB型槳葉干燥機的結構，因干燥物料的性質和要求不同，有一定的差異，其基本結構形式如圖所示，其作用原理是機內設有兩個或兩個以上的空心軸平行裝置，軸上焊有空心將葉5，與空心軸相通，可通入加熱劑進行加熱。兩軸由變速器1傳動，作相反方向旋轉，將由進料口4進入的物料向右方向輸送至下料口13出料。同時在機殼12外沒有加熱夾套9.當槳葉在物料輸送過程中，物料與周圍的空心槳葉和夾套接觸加熱進行干燥。由于槳葉的結構在運轉中，使葉面上的物料不斷更新，提高蒸發效率，因此是一個高效的槳葉干燥機，熱效率可達到8-90%！
